ETHERNET HYBRIDMODUL
32 Kanal Hybridmodul bis 3 A
ETH-HYBRID-32-3A
32 Relais
Ausgänge
Ausgänge
Ethernet
10/100 Mbit
10/100 Mbit
Optokoppler
32 Eingänge
32 Eingänge
Android-App
konfigurierbar
konfigurierbar
✓Auf Lager · Lieferung in 2–3 Werktagen
PRODUKTDETAILS
Produktbeschreibung
32 Relaisausgänge und 32 Optokoppler-Eingänge

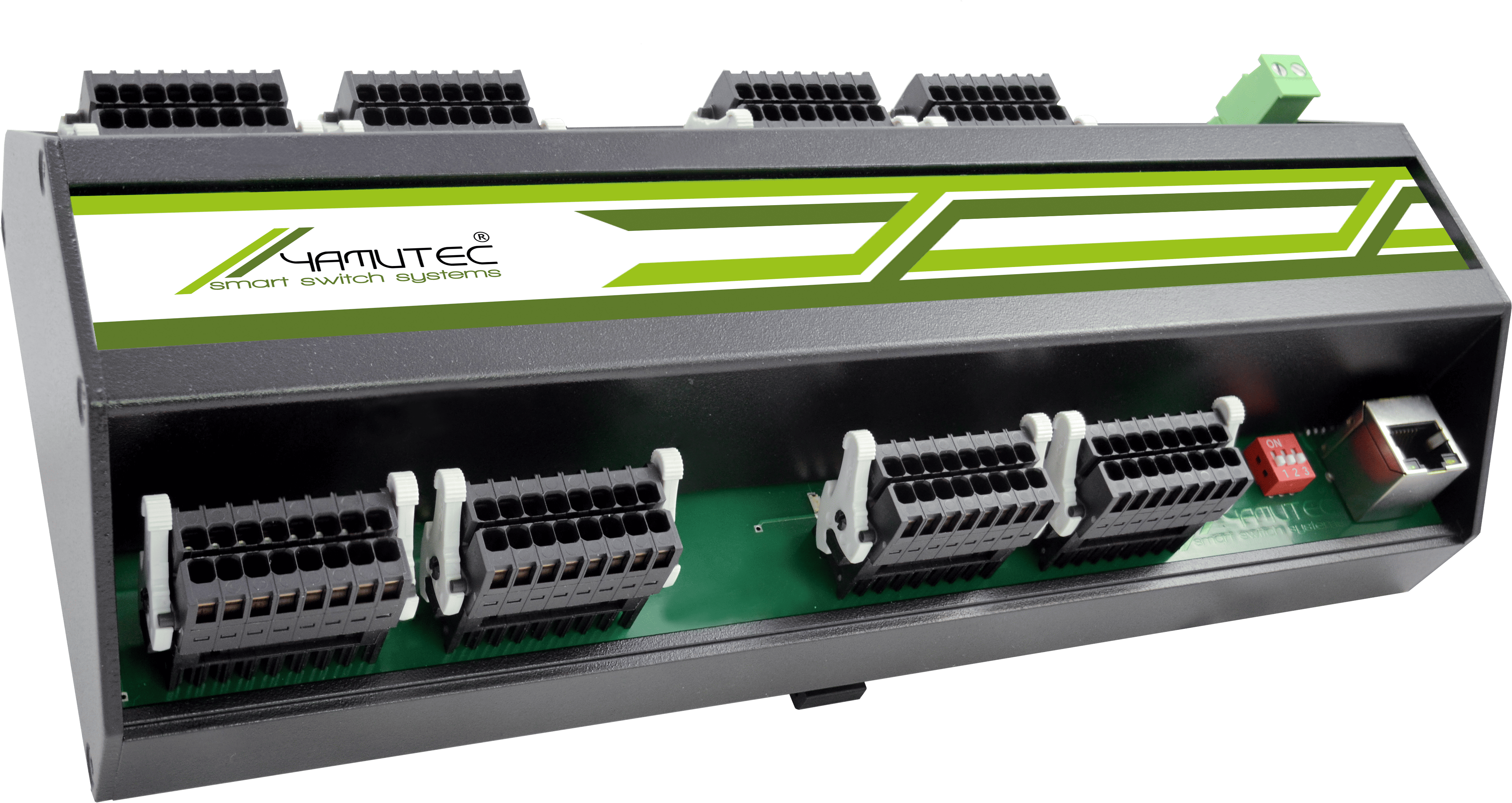

Das Yamutec® ETH-HYBRID-32-3A kombiniert 32 galvanisch getrennte Relaisausgänge mit 32 optisch getrennten Eingängen. Dadurch lassen sich Signale erfassen und Verbraucher in einem einzigen Ethernet-Modul zuverlässig schalten.
Galvanisch getrennte Ein- und Ausgänge
Die Optokoppler-Eingänge schützen die Steuerelektronik durch galvanische Trennung. Gleichzeitig sorgen die Relaisausgänge für eine sichere Trennung der geschalteten Lasten.
Ethernet und Timeout-Schutz
Über die 10/100-Mbit-Ethernet-Schnittstelle lässt sich das Modul flexibel in Netzwerke integrieren. Für die Relaisausgänge steht zusätzlich ein individuell konfigurierbarer Timeout-Schutz zur Verfügung.
Einfache Integration in eigene Anwendungen
Für die Softwareintegration stehen YMLib.dll, API-Dokumentation sowie Source-Code-Beispiele für VB6, VB.NET, C#, .NET 6, LabVIEW und Python zur Verfügung. Die Yamutec I/O Remote App ermöglicht zusätzlich den Netzwerkzugriff.
TECHNISCHE INFORMATIONEN
Daten & Downloads
Technische Daten
| ETHERNET INTERFACE | |
|---|---|
| Versorgungs- spannung |
Extern 7V bis 24V DC über steckbare Schraubklemme |
| Schnittstelle | 100/10 Mbit Ethernet (galvanisch getrennt) IP-Adresse kann statisch vergeben oder über DHCP bezogen werden |
| Kontroll-LEDs | Interne 5V Versorgungsspannung (grün LED) Interface-Aktivität (grün LED) Timout Abschaltung (orange LED) I/O Aktivität (blau LED) Fehlermeldung (rot LED) |
| AUSGÄNGE | |
| Relaisdaten | 32 Relais Ausgänge, Galvanisch getrennt über Relais Max. Schaltspannung: 30V AC / 30V DC Max. Schaltstrom: 3A AC / 3A DC Max. Transportstrom: 3A AC / 3A DC Max. Schaltleistung: 90W Schaltzeit: < 1 ms |
| EINGÄNGE | |
| Eingangsdaten | 32 Optokoppler Eingänge 3V – 30V AC/DC Signalspannung Isolationsspannung: 2,5KV AC für 1 Minute Maximaler Eingangsstrom: 10mA |
| Timeout-Funktion | Wählbarer Timeout-Schutz, wenn das Modul nicht erreichbar ist. z.B. bei Software Crash Für jeden individuellen Ausgang lässt sich dies mittels Software festlegen. |
| STECKVERBINDER | |
| Steckverbinder-Typ | 2-reihige MULTI CONNECTION SYSTEM Universalanschluss für alle Leiterarten Verriegelung der Steckverbindung Kodierbar und 100 % fehlsteckgeschützt durch Abschneiden der Kodiernasen |
| Anschlusseigenschaften | Eindrähtiger Leiter 0,08 … 1,5 mm² / 28 … 16 AWG Feindrähtiger Leiter 0,08 … 1,5 mm² / 28 … 16 AWG Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen 0,25 … 1 mm² Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen 0,25 … 1 mm² Abisolierlänge 6 … 7 mm / 0.24 … 0.28 inch |
| DIMENSION | |
| Hutschienenaufnahme | TS 35 |
| Abmessung | 135 mm x 105 mm x 74.5 mm (L x W x H) |
| Gewicht | 490 g |
Downloads
| HANDBUCH | |
|---|---|
| Produktbeschreibung | Produktbeschreibung |
| SOFTWARE | |
| Source-Code-Beispiele | VB6, VB.NET, C#, .NET6, LabVIEW und Python |
| API Entwickler Tool | YMLib.dll (64-Bit | 32-Bit | x86) Bibliotheksdatei für Windows |
| DOKUMENTATION | |
| Source-Code-Handbuch | .NET6, Python für Linux & Windows |
| API Referenz-handbuch | YMLIB API Referenzen ETH |
| Datenblatt | Slimline Low Power PCB Relay PCN |
| BETRIEBSSYSTEME | |
| Unterstützte Betriebssystem | Linux Windows |
Lieferumfang
| MITGELIEFERTE ARTIKEL | |
|---|---|
| Modul | ETH-HYBRID32-3A Modul |
| Zubehör | Kodiernasen |
| Werkzeug | Betätigungswerkzeug |
| Datenträger | CD mit Produktbeschreibung, Handbücher, Datenblatt & Source-Code-Beispiele |
| Anschlusskabel | RJ45 Netzwerkkabel Cat.5e 3m umspritzt |
