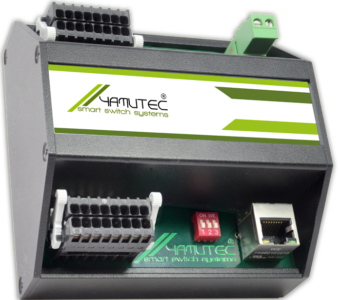

16-fach Ethernet Relais Modul mit 3A Schaltleistung
Art.-Nr.: 4235333
364,19 € Preise zzgl. gesetzl. MwSt. | zzgl. Versandkosten
Verfügbarkeit:
Auf Lager!
Lieferung in 2-3 Werktagen
Produktbeschreibung
Die Yamutec® ETH-REL16_3A Ethernet-Module sind mit 16 SIL PCN-Leistungsrelais ausgestattet, die eine maximale Schaltleistung von 90W bieten. Die Spannungsversorgung erfolgt über eine steckbare Schraubklemme im Bereich von 7V bis 24V. Dank der 10/100 Mbit Ethernet-Schnittstelle können Sie die Module weltweit leicht überwachen und steuern. Nutzen Sie neben der PC-Software auch unsere praktische Yamutec I/O Remote App auf Ihrem Smartphone oder Tablet, um alle relevanten Informationen über Zustände des Moduls zu erhalten. Dabei können Sie die einzelnen I/O-Ausgänge nach Bedarf benennen und schalten.
Die Yamutec® ETH-REL16_3A Ethernet-Module, hergestellt in Deutschland, bietet vielseitige Anwendungsmöglichkeiten mit RoHS- und EMV-Konformität. Das Aluminiumgehäuse gewährleistet zusätzlichen Schutz in rauen Umgebungen. Die Yamutec® ETH-REL16_3A Module sind ideal für Produktionshallen, -maschinen und industrielle Anlagen. Über die Ethernet-Schnittstelle ermöglichen sie Fernwartung und -steuerung, mit manueller IP-Adressvergabe oder DHCP-Option. Diese Module eignen sich auch optimal für die Steuerung und Überwachung von Sicherheitssystemen in Gebäuden mit Alarmsystemen.
Die Timeout-Funktion des Yamutec® ETH-REL16_3A Module steuert automatisch die Relais, um bei Kommunikationsabbruch oder Softwarefehler Schäden zu verhindern. Nach individueller Festlegung löst sie automatische Lastkreisabschaltung oder Aktivierung eines Ausgangs für Fehler- oder Einbruchsalarm aus. Sie bestimmen den Zeitraum in Sekunden-Schritten.
Für den Bedarf einer niedrigeren Schaltleistung bieten wir die Option, das Ausgangsmodul in der Kombination von 8 x 90W und 8 x 10W oder 16 x 10W zu bestellen.
Die Yamutec® ETH-REL16_3A Module ermöglichen eine reibungslose Softwareimplementierung und nahtlose Integration in verschiedene weitverbreitete Programmiersprachen durch die beigefügte YMLib.dll-Datei. Diese DLL-Datei eröffnet eine Vielzahl von Möglichkeiten und erleichtert die Programmierung erheblich.
Technische Daten
| Versorgungs-spannung | Extern 7V bis 24V DC über steckbare Schraubklemme |
| Schnittstelle | 100/10 Mbit Ethernet (galvanisch getrennt) IP-Adresse kann statisch vergeben oder über DHCP bezogen werden |
| Kontroll-LEDs | Interne 5V Versorgungsspannung (grün LED) Interface-Aktivität (grün LED) Timout Abschaltung (orange LED) I/O Aktivität (blau LED) Fehlermeldung (rot LED) |
| Ausgänge | 16 Relais Ausgänge, Galvanisch getrennt über Relais Max. Schaltspannung: 30V AC / 30V DC Max. Schaltstrom: 3A AC / 3A DC Max. Transportstrom: 3A AC / 3A DC Max. Schaltleistung: 90W Schaltzeit: < 1 ms Galvanische Trennung zw. Kontakt und Spule: 1,5 kV RMS /1 Min Lebensdauer: bis zu 100 Mio Schaltzyklen |
| Timeout-Funktion | Wählbarer Timeout-Schutz, wenn das Modul nicht erreichbar ist. z.B. bei Software Crash Für jeden individuellen Ausgang lässt sich dies mittels Software festlegen. |
| Steckverbinder | 2-reihige MULTI CONNECTION SYSTEM Universalanschluss für alle Leiterarten Verriegelung der Steckverbindung Kodierbar und 100 % fehlsteckgeschützt durch Abschneiden der Kodiernasen |
| Anschlussdaten | Eindrähtiger Leiter 0,08 … 1,5 mm² / 28 … 16 AWG Feindrähtiger Leiter 0,08 … 1,5 mm² / 28 … 16 AWG Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen 0,25 … 1 mm² Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen 0,25 … 1 mm² Abisolierlänge 6 … 7 mm / 0.24 … 0.28 inch |
| Abmessung | 105 mm x 105 mm x 74.5 mm (L x B x H) |
| Gewicht | 595 g |
Downloads
| Handbuch | Produktbeschreibung |
| Source-Code-Beispiele | VB6, VB.NET, C#, .NET6, LabVIEW und Python |
| Source-Code-Handbuch | .NET6, Python für Linux & Windows |
| API Entwickler Tool | YMLib.dll (64-Bit | 32-Bit | x86) Bibliotheksdatei für Windows |
| API Referenz-handbuch | YMLIB API Referenzen ETH |
| Unterstützte Betriebssystem | Linux Windows |
| Datenblatt | Slimline Low Power PCB Relay PCN |
Lieferumfang
| Modul | ETH-REL16_3A Modul |
| Zubehör | Kodiernasen |
| Werkzeug | Betätigungswerkzeug |
| Datenträger | CD mit Produktbeschreibung, Handbücher, Datenblatt & Source-Code-Beispiele |
| Anschlusskabel | RJ45 Netzwerkkabel Cat.5e 3m umspritzt |
