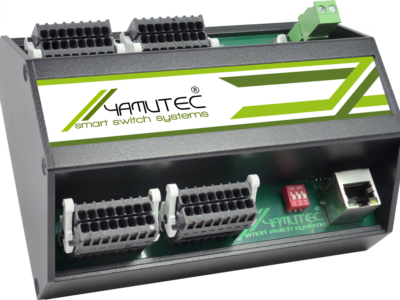

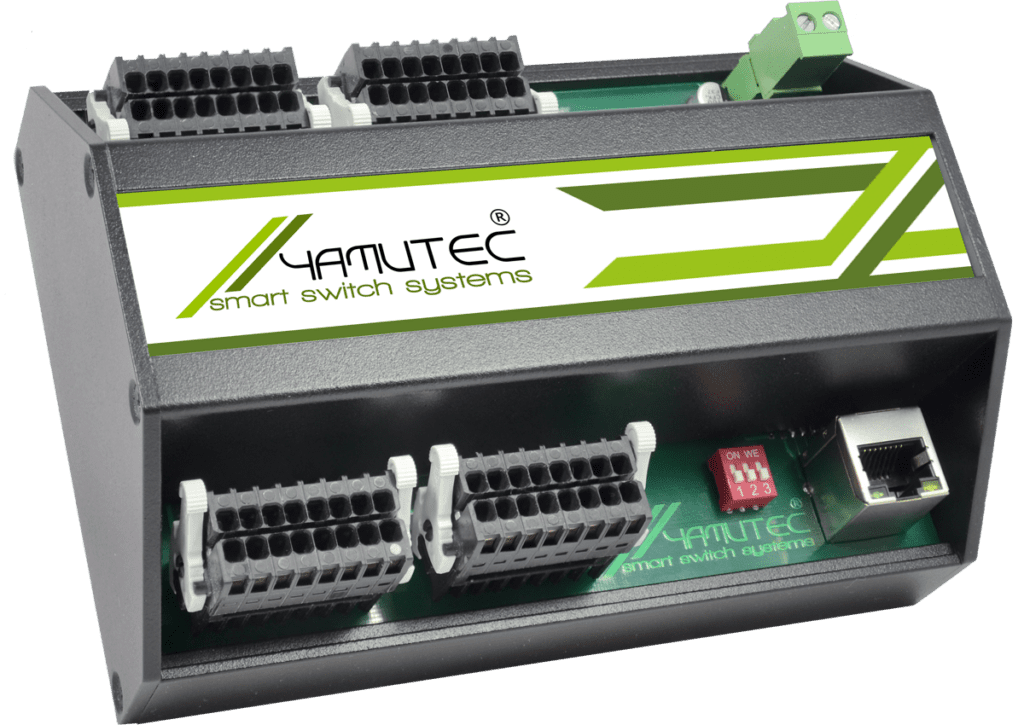

Yamutec 32 Kanal Ethernet Relais Karte für Lasten bis 3A

Ethernet Relaiskarte mit 32 Kanälen für Lasten bis zu 3A

Art.-Nr.: 1791881

460,00 € Preise zzgl. gesetzl. MwSt. | zzgl. Versandkosten
Lieferung in 2-3 Werktagen

3A 32-Kanal Ethernet Relais Modul – Technische Beschreibung

Mit den 32 Printrelais der Serie PCN schaltet unsere Yamutec® ETH-REL32-3A Relaiskarte Lasten von bis zu 3A bzw. 90W. Der Zugang zum 3A 32-Kanal Ethernet Relais Modul erfolgt über eine 100/10 Mbit Ethernet Schnittstelle. Dadurch eignet sich die Relaiskarte besonders für das Schalten von Lastkreisen, die nicht in unmittelbarer Nähe des Steuersystems stehen. Für die Überwachung der Zustände stehen Ihnen unsere Yamutec I/O Remote App oder eine PC Software zur Verfügung. Dadurch können Sie überall auf der Welt die Zustände der einzelnen Relais kontrollieren und verändern. Zudem können Sie bis zu 3 Benutzerprofile anlegen, um mehreren Personen den Zugang zum Relaismodul zu ermöglichen.

Das 3A 32-Kanal Ethernet Relais Modul ist für den industriellen Einsatz konzipiert. Es erfüllt die EMV Normen und wurde nach den RoHS-Richtlinien designt. Ein stabiles Aluminiumgehäuse ermöglicht die einfache Montage an der Wand oder auf einer Hutschiene. Als Versorgungsspannung benötigt das Relaismodul 7V – 24V DC, die über eine steckbare Schraubklemme angelegt werden kann.

Kaskadierbar und mit integriertem Timeout-Schutz

Bei der Entwicklung unserer ETH-Module haben wir darauf geachtet, dass diese sich leicht kaskadieren lassen. Durch eine einzigartige MAC-Adresse können Sie jedes Modul einzeln ansteuern. Über unsere Software können Sie jeder Relaiskarte eine IP-Nummer, eine Portnummer, die Submaske sowie ein Gateway zuweisen. Alternativ kann die IP auch über DHCP bezogen werden.

Alle unsere ETH-Module besitzen einen Timeout-Schutz. Dieser öffnet oder schließt automatisch die Printrelais des Yamutec® ETH-REL32 Moduls im Fall, dass die Kommunikation mit dem Steuer-PC abbricht oder ein Softwarefehler eintritt. So schaltet sich beispielsweise beim Absturz Ihres Steuersystems der Lastkreis automatisch ab und Sie vermeiden Schäden an wertvollen Geräten oder schwer ersetzbarem Laborequipment. Alternativ kann auch ein Ausgang eingeschaltet werden, um ein visuelles Signal als Fehlermeldung auszugeben. Im Vergleich zu unseren USB-Modulen legen Sie selbst fest nach welchem Zeitraum und an welchem Ausgang die Timeout-Funktion greifen soll.

Es besteht auch die Möglichkeit ein Ausgangsmodul mit 16 x 90W und 16 x 10W
oder 32 x 10W zu bestellen.

Technische Daten

ETHERNET INTERFACE
VersorgungsspannungExtern 7V bis 24V DC über steckbare Schraubklemme
Schnittstelle100/10 Mbit Ethernet (galvanisch getrennt)
IP-Adresse kann statisch vergeben oder über DHCP bezogen werden
Kontroll-LEDsInterne 5V Versorgungsspannung (grün LED)
Interface-Aktivität (grün LED)
Timout Abschaltung (orange LED)
I/O Aktivität (blau LED)
Fehlermeldung (rot LED)
AUSGÄNGE
Relais32 Relais Ausgänge,
Galvanisch getrennt über Relais
Max. Schaltspannung: 30V AC / 30V DC
Max. Schaltstrom: 3A AC / 3A DC
Max. Transportstrom: 3A AC / 3A DC
Max. Schaltleistung: 90W
Schaltzeit: < 1 ms
Timeout-FunktionWählbarer Timeout-Schutz, wenn das Modul nicht erreichbar ist. z.B. bei Software Crash (Ausgänge sind individuell wählbar)
Steckverbinder2-reihige MULTI CONNECTION SYSTEM
100% fehlsteckgeschützt
Kodierbar durch Abschneiden der Kodiernasen
DIMENSION
Abmessungen147 mm x 105 mm x 74.5 mm (L x B x H)
Gewicht597 g

Downloads

HANDBUCH
AnleitungDeutsch
Englisch
SOFTWARE
BeispielsoftwareVB6, VB.NET , C#, LabView (ohne Installation)
APIEntwickler-Tool  (Dynamic Link Library)
DATENBLATT
AusgängeSlimline Low Power PCB Relay PCN
