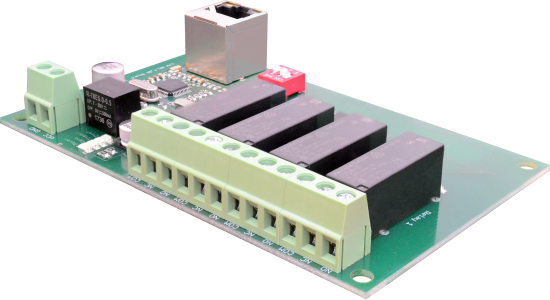

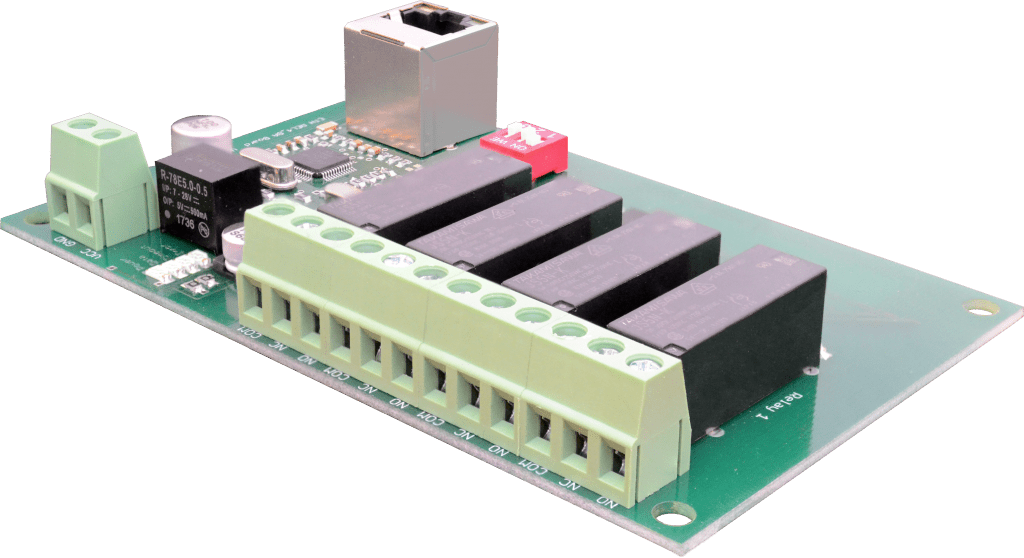

ETHERNET RELAISMODUL
4 Kanal Relaismodul bis 8 A
ETH-REL4-8A
4 Relais
Ausgänge
Ausgänge
Ethernet
10/100 Mbit
10/100 Mbit
Ausgänge
bis 8 A
bis 8 A
Android-App
konfigurierbar
konfigurierbar
✓Auf Lager · Lieferung in 2–3 Werktagen
PRODUKTDETAILS
Produktbeschreibung
4 Relaisausgänge bis 8 A
Das Yamutec® ETH-REL4-8A verfügt über 4 leistungsstarke Relaisausgänge für Schaltströme bis zu 8 A pro Kanal. Damit können Verbraucher und Lasten zuverlässig direkt über das Netzwerk geschaltet werden.
Ethernet flexibel ins Netzwerk integrieren
Über die galvanisch getrennte 10/100-Mbit-Ethernet-Schnittstelle lässt sich das Modul flexibel in bestehende Netzwerke integrieren. IP-Adresse, Port, Subnetzmaske und Gateway können passend zur Anwendung konfiguriert werden.
Individuell konfigurierbarer Timeout-Schutz
Der Timeout-Schutz kann so eingestellt werden, dass definierte Ausgänge bei einem Kommunikationsausfall automatisch in einen vorher festgelegten Zustand wechseln. Dadurch lassen sich Anlagen und angeschlossene Verbraucher gezielt absichern.
Einfache Integration in eigene Anwendungen
Für die Softwareintegration stehen YMLib.dll, API-Dokumentation sowie Source-Code-Beispiele für VB6, VB.NET, C#, .NET 6, LabVIEW und Python zur Verfügung. Zusätzlich ist der Zugriff über die Yamutec I/O Remote App möglich.
TECHNISCHE INFORMATIONEN
Daten & Downloads
Technische Daten
| ETHERNET INTERFACE | |
|---|---|
| Versorgungs- spannung |
Extern 7V bis 24V DC über steckbare Schraubklemme Max. Stromaufnahme 260mA bei 7V/DC (4 Relais eingeschaltet) |
| Schnittstelle | 100/10 Mbit Ethernet (galvanisch getrennt) IP-Adresse kann statisch vergeben oder über DHCP bezogen werden |
| Kontroll-LEDs | Interne 5V Versorgungsspannung (grün LED) Interface-Aktivität (grün LED) Timout Abschaltung (orange LED) I/O Aktivität (blau LED) Fehlermeldung (rot LED) |
| AUSGÄNGE | |
| Relaisdaten | 4 Relais Ausgänge, Galvanisch getrennt über Relais Max. Schaltspannung: 36V AC / 24V DC Max. Schaltstrom: 8A AC / 8A DC Schaltzeit: < 1 ms |
| STECKVERBINDER | |
| Anschlussdaten | Schraubklemme Standard Anschlussquerschnitt: 0,32 … 3,3 mm² (22 … 12 AWG) Schraube: M2,5 Stahl vernickelt Drehmoment: 0,4 Nm |
| DIMENSION | |
| Hutschienenaufnahme | TS 35 |

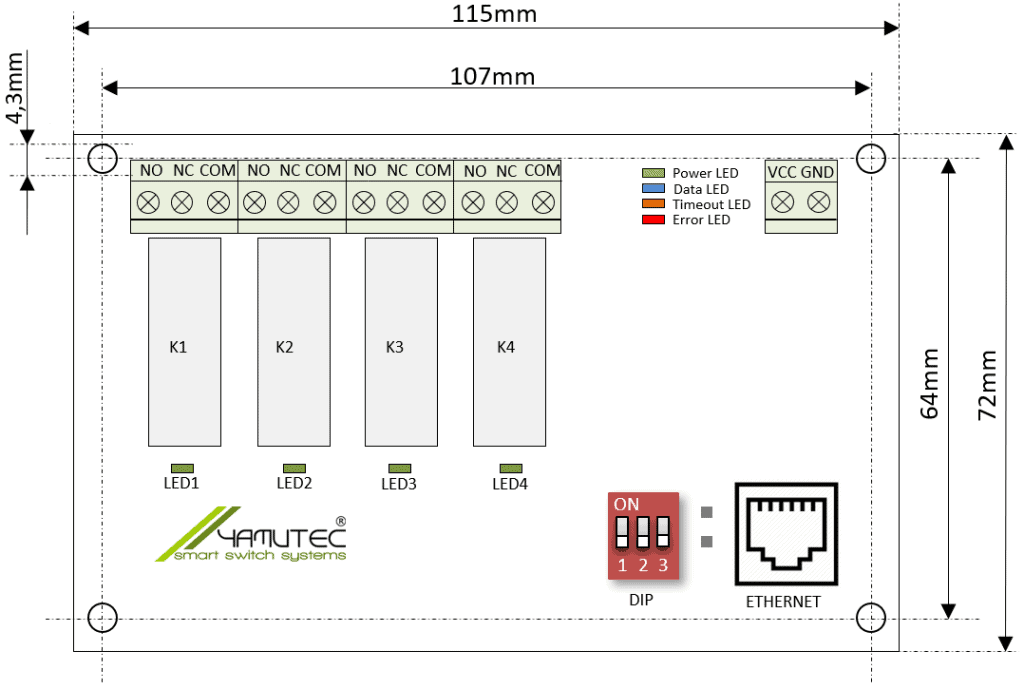

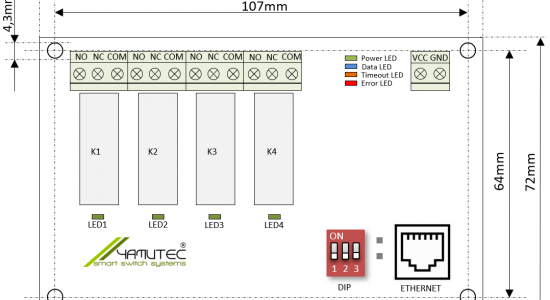

| Abmessung | 115 mm x 72 mm x 19 mm (L x W x H) |
| Gewicht | 91 g |
Downloads
| HANDBUCH | |
|---|---|
| Handbuch | Produktbeschreibung |
| SOFTWARE | |
| Source-Code-Beispiele | VB6, VB.NET, C#, .NET6, LabVIEW und Python |
| DOKUMENTATION | |
| Source-Code-Handbuch | .NET6, Python für Linux & Windows |
| API Entwickler Tool | YMLib.dll (64-Bit | 32-Bit | x86) Bibliotheksdatei für Windows |
| API Referenz-handbuch | YMLIB API Referenzen ETH |
| BETRIEBSSYSTEME | |
| Unterstützte Betriebssystem | Linux Windows |
| Datenblatt | Power Relay 1 POLE-8A Medium Load Control |
Lieferumfang
| LIEFERUMFANG | |
|---|---|
| Modul | ETH-REL4-8A Modul |
| Zubehör | Kodiernasen |
| Werkzeug | Betätigungswerkzeug |
| Datenträger | CD mit Produktbeschreibung, Handbücher, Datenblatt & Source-Code-Beispiele |
| Anschlusskabel | RJ45 Netzwerkkabel Cat.5e 3m umspritzt |
