Signalverstärkung oder – vervielfachung für Lasten bis zu 90W – Yamutec Ethernet Relaiskarte mit 64 Kanälen
842,82 € Preise zzgl. gesetzl. MwSt. | zzgl. Versandkosten
Verfügbarkeit:
Auf Lager!
Lieferung in 2-3 Werktagen

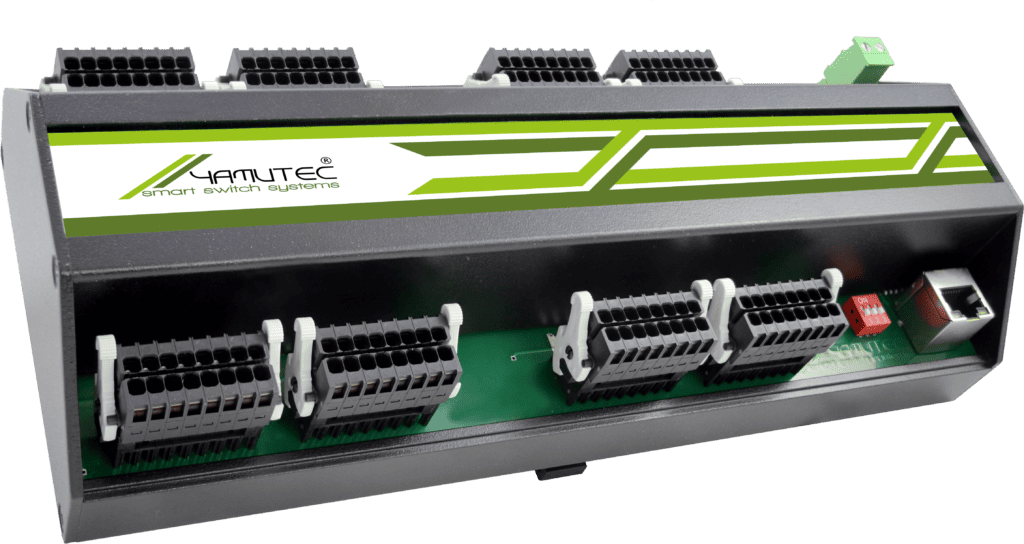

3A 64-Kanal Ethernet Relais Modul – Technische Beschreibung
Unsere Yamutec ETH-REL64-3A Module eignen sich hervorragend für die Steuerung mehrere Lastkreise mit einer Leistung bis zu 90W. Die PCN Relais auf dem Board benötigen eine Stromversorgung von 7V bis 24V DC. Sie sorgen für ein galvanische Trennung der Lasten und erlauben das Steuern von bis zu 64 Lastkreisen. Die maximale Schaltspannung des Relais liegt bei 30V und die Ansteuerung erfolgt über eine 10/100 Mbit Ethernet Schnittstelle.
Relais-Module mit Ethernet für die industrielle Anwendung und Fernwartung
Unser 3A 64 Kanal Ethernet Relais Modul wird in Maschinen oder Anlagen für Produktions- und Werkhallen, Gewächshäusern sowie Windkraftanlagen verbaut. Überall wo Aufgaben wie die Spannungsanpassung, Leistungsverstärkung, die galvanischen Trennung und Signalvervielfachung für eine hohe Anzahl an Lastkreisen anstehen, können Sie unsere Relaiskarte finden.
Ein großer Vorteil unseres Moduls bietet sein Ethernet-Schnittstelle und die Fernwartung per Software oder der Yamutec I/O Remote App. Legen Sie einfach die IP-Adresse, die Portnummer, die Submaske sowie das Gateway fest. Anschließend können Sie von überall auf der Welt auf unser Modul zugreifen. Über die PC-Software ist es möglich bis zu 3 Nutzerkonten zu erstellen. Die Benutzer können anschließend die Zustände der Relais kontrollieren, diese schalten und Namen für die I/O-Module vergeben. Zudem erhalten Sie über die App Push-Benachrichtigungen bei Zustandsänderungen.
Weitere Funktion der Relaiskarte:
- einzigartige MAC-Adresse für einfache Kaskadierung
- individuel konfigurierbarer Timeout-Schutz für die einzelnen Relais
- Zustandsanzeige am Modul über LED
- erfüllt RoHS und EMV
Bestellen Sie jetzt unser 3A 64-Kanal Ethernet Relais Modul! Bei Fragen kontaktieren Sie uns einfach per E-Mail (kontakt@yamutec.de), Telefon (+49 9131 930 73 50) oder über unser Anfrageformular.
Es besteht auch die Option ein Ausgangsmodul mit 32 x 90W und 32 x 10W oder 64 x 10W zu bestellen.
Technische Daten
| ETHERNET INTERFACE | |
|---|---|
| Versorgungsspannung | Extern 7V bis 24V DC über steckbare Schraubklemme |
| Schnittstelle | 100/10 Mbit Ethernet (galvanisch getrennt) IP-Adresse kann statisch vergeben oder über DHCP bezogen werden |
| Kontroll-LEDs | Interne 5V Versorgungsspannung (grün LED) Interface-Aktivität (grün LED) Timout Abschaltung (orange LED) I/O Aktivität (blau LED) Fehlermeldung (rot LED) |
| AUSGÄNGE | |
| Relais | 64 Relais Ausgänge, Galvanisch getrennt über Relais Max. Schaltspannung: 30V AC / 30V DC Max. Schaltstrom: 3A AC / 3A DC Max. Transportstrom: 3A AC / 3A DC Max. Schaltleistung: 90W Schaltzeit: < 1 ms |
| Timeout-Funktion | Wählbarer Timeout-Schutz, wenn das Modul nicht erreichbar ist. z.B. bei Software Crash (Ausgänge sind individuell wählbar) |
| Steckverbinder | 2-reihige MULTI CONNECTION SYSTEM 100% fehlsteckgeschützt Kodierbar durch Abschneiden der Kodiernasen |
| DIMENSION | |
| Abmessungen | 253 mm x 105 mm x 74.5 mm (L x B x H) |
| Gewicht | 597 g |
Downloads
| HANDBUCH | |
|---|---|
| Anleitung | Deutsch Englisch |
| SOFTWARE | |
|---|---|
| Beispielsoftware | VB6, VB.NET , C#, LabView (ohne Installation) |
| API | Entwickler-Tool (Dynamic Link Library) |
| DATENBLATT | |
|---|---|
| Ausgänge | Slimline Low Power PCB Relay PCN |
