ETHERNET RELAISMODUL
8 Kanal Relaismodul bis 8 A
ETH-REL8-8A
8 Relais
Ausgänge
Ausgänge
Ethernet
10/100 Mbit
10/100 Mbit
Ausgänge
bis 8 A
bis 8 A
Android-App
konfigurierbar
konfigurierbar
✓Nicht auf Lager · Lieferung ca. in 1–2 Wochen
PRODUKTDETAILS
Produktbeschreibung
8 Relaisausgänge bis 8 A
Das Yamutec® ETH-REL8-8A verfügt über 8 leistungsstarke Relaisausgänge für Schaltströme bis zu 8 A pro Kanal. Damit eignet sich das Modul für Anwendungen, bei denen Verbraucher und Lasten zuverlässig über Ethernet geschaltet werden sollen. Die Spannungsversorgung erfolgt extern über eine steckbare Schraubklemme mit 7 V bis 24 V DC.
Ethernet flexibel ins Netzwerk integrieren
Über die galvanisch getrennte 10/100-Mbit-Ethernet-Schnittstelle lässt sich das Modul flexibel in bestehende Netzwerke integrieren. Die IP-Adresse kann statisch vergeben oder über DHCP bezogen werden.
Individuell konfigurierbarer Timeout-Schutz
Der Timeout-Schutz kann so eingestellt werden, dass definierte Ausgänge bei einem Kommunikationsausfall automatisch in einen vorher festgelegten Zustand wechseln. Dadurch lassen sich Anlagen und angeschlossene Verbraucher gezielt absichern.
Einfache Integration in eigene Anwendungen
Für die Softwareintegration stehen YMLib.dll, API-Dokumentation sowie Source-Code-Beispiele für VB6, VB.NET, C#, .NET 6, LabVIEW und Python zur Verfügung. Die Status-LEDs zeigen Versorgung, Netzwerkaktivität, I/O-Aktivität, Timeout und Fehlerzustände direkt am Modul an.
TECHNISCHE INFORMATIONEN
Daten & Downloads
Technische Daten
| ETHERNET INTERFACE | |
|---|---|
| Versorgungs- spannung |
Extern 7V bis 24V DC über steckbare Schraubklemme. |
| Schnittstelle | 100/10 Mbit Ethernet (galvanisch getrennt) IP-Adresse kann statisch vergeben oder über DHCP bezogen werden |
| Kontroll-LEDs | Interne 5V Versorgungsspannung (grün LED) Interface-Aktivität (grün LED) Timout Abschaltung (orange LED) I/O Aktivität (blau LED) Fehlermeldung (rot LED) |
| AUSGÄNGE | |
| Relaisdaten | 8 Relais Ausgänge, Galvanisch getrennt über Relais Max. Schaltspannung: 30V AC / 24V DC Max. Schaltstrom: 8A AC / 8A DC Schaltzeit: < 1 ms |
| Timeout-Funktion | Wählbarer Timeout-Schutz, wenn das Modul nicht erreichbar ist. z.B. bei Software Crash Für jeden individuellen Ausgang lässt sich dies mittels Software festlegen. |
| STECKVERBINDER | |
| Anschlussdaten | Schraubklemme Standard Anschlussquerschnitt: 0,32 … 3,3 mm² (22 … 12 AWG) Schraube: M2,5 Stahl vernickelt Drehmoment: 0,4 Nm |
| DIMENSION | |
| Hutschienenaufnahme | TS 35 |
| Abmessung | 145 mm x 90 mm x 40 mm (L x B x H) |
| Gewicht | 260 g |
Downloads
| HANDBUCH | |
|---|---|
| Produktbeschreibung | Produktbeschreibung |
| SOFTWARE | |
| Source-Code-Beispiele | VB6, VB.NET, C#, .NET6, LabVIEW und Python |
| API Entwickler Tool | YMLib.dll (64-Bit | 32-Bit | x86) Bibliotheksdatei für Windows |
| DOKUMENTATION | |
| Source-Code-Handbuch | .NET6, Python für Linux & Windows |
| API Referenz-handbuch | YMLIB API Referenzen ETH |
| Datenblatt | Power Relay 1 POLE-8A Medium Load Control |
| BETRIEBSSYSTEME | |
| Unterstützte Betriebssystem | Linux Windows |
Lieferumfang
| MITGELIEFERTE ARTIKEL | |
|---|---|
| Modul | ETH-REL8_8A Modul |
| Datenträger | CD mit Produktbeschreibung, Handbücher, Datenblatt & Source-Code-Beispiele |
REMOTE I/O
Steuern per App
ZUBEHÖR
Empfohlenes Zubehör
ZUBEHÖR
MW HDR-60-15
Spannungsversorgung
DIN-Schienenmontage, 60 W, 15 V, 4 A – direkt auf die DIN-Schiene montierbar.
Art.-Nr.: 1510541
27,00 €
Auf Lager · Lieferung in 2–3 Werktagen
ZUBEHÖR

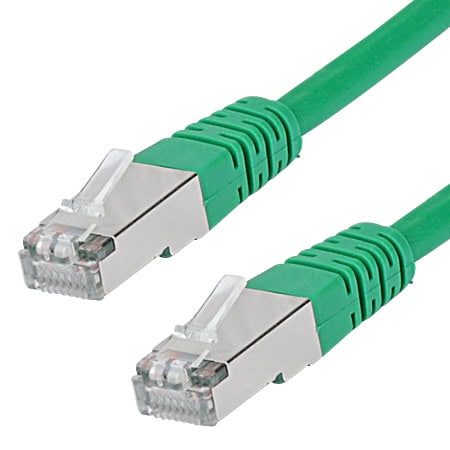

Ethernet / Netzwerk Anschlusskabel
