USB-HYBRID-16-3A

usb32

16 Optokopple/16 Relais Hybridmodul für Lasten bis zu 3A

Art.-Nr.: 9813356

416,51 € Preise zzgl. gesetzl. MwSt. | zzgl. Versandkosten
Verfügbarkeit: Auf Lager!
Lieferung in 2-3 Werktagen

Produktbeschreibung

Allgemeine technische Beschreibung
Unser Yamutec® USB HYBRID16_3A Modul besteht aus 16 Optokoppler-Eingängen und 16 Relais-Ausgängen. Dies ermöglicht Ihnen eine sichere Signalerfassung und -umwandlung in Steuer-Befehle für den Laststromkreis. Damit sind die Yamutec® USB HYBRID16_3A Module ideal für Automatisierungs-, Mess- und Prozesstechnik.

Das Yamutec® USB Hybridmodul besitzt 16 Reed-Relais der Serie SIP für die Ausgänge, die Lasten von 3A bzw. 90W schalten können. Für einen 100 prozentigen Fehlsteckschutz sorgt das integrierte MULTI CONNECTION SYSTEM mit Auswerfern. Mit ihm lassen sich die Relais zudem durch das Abschneiden der Kodiernasen kodieren.

An den 16 Eingängen des Hybrid-Moduls wurden Optokoppler verbaut. Die Hableiter erzeugen eine galvanische Trennung bei der Signalerfassung, was Ihr EDV-System zusätzlich schützt. Die Optokoppler Eingänge arbeiten in einem Spannungsbereich von 3V bis 30V. Unsere Hybrid-Module sind für den industriellen Einsatz zur Steuerung und Regelung konzipiert und deshalb unter der Berücksichtigung der EMV und RoHS entwickelt worden.

Ihre Vorteile mit dem Yamutec® USB Optokoppler Modul
Die 8 Optokoppler Eingänge unseres USB-Moduls besitzen wichtige Eigenschaften für die Signalerfassung. So ist es möglich hohe Schaltleistungen zu realisieren und schnelle Eingangsimpulse zuverlässig zu erfassen. Da kein mechanischer Verschleiß auftritt, besitzen Opto-Eingänge eine lange Lebensdauer. Zusätzlich sorgen sie durch ihre Schock- und Vibrationsunempfindlichkeit für weniger Ausfälle im Steuerungs- und Regelkreis.

Unsere 16 Ralaisausgänge überzeugen durch geringe Schaltverluste und einer zuverlässigen Trennung von Steuer- und Laststromkreis. Außerdem sind die Relais unempfindlich gegenüber elektromagnetischen Störfeldern und halten sehr gut kurzfristigen Überlastungen stand.

Weitere Funktionen und Eigenschaften des Hybridmoduls
Zur Verwendung von mehreren identischen Yamutec® USB HYBRID16_3A Modulen, kann mithilfe der Kodierschalter On-Board für jedes Modul eine Identifikationsnummer konfiguriert werden. Somit ist eine eindeutige Kommunikation auch mit mehreren jedoch bis zu 8 Hybrid-Modulen möglich.

Sie können das Modul mithilfe seiner Vorrichtungen an der Wand oder auf einer Hutschine montieren. Eingebaute Kontroll-LEDs erlauben jederzeit, das Ablesen der Aktivitäten und Zustände.

Per Software-Befehl lässt sich eine Timeout-Schutzfunktion für die Reed-Relais aktivieren. Sollte ein Kommunikationsproblem mit dem Steuer-PC auftreten, öffnet der Timeout automatisch die Ausgänge. Die Zeitspanne kann beim Aktivieren festgelegt werden.

Dank des Human Interface Device (HID) Verfahrens benötigen unsere Yamutec® USB HYBRID16_3A Module keine Treiberinstallation für die Inbetriebnahme. Zusätzlich ist die Kommunikation zuverlässiger und schneller im Vergleich zu Standard-Modulen. Mithilfe der Plug and Play Technologie sparen Sie Zeit, da die aufwendige Treiberinstallation entfällt.

Software Implementierung
Die Module USB-HYBRID16_3A Module von Yamutec® ermöglichen eine nahtlose Integration in verschiedene weitverbreitete Programmiersprachen durch die beigefügte YMLib.dll-Datei. Diese DLL-Datei eröffnet eine Vielzahl von Möglichkeiten und erleichtert die Programmierung erheblich.

Technische Daten

Versorgungs-spannung Extern 7V bis 24V DC über steckbare Schraubklemme oder über USB. Einstellung per Jumper.
Schnittstelle USB 2.0
Kontroll-LEDs 5V Versorgungsspannung
Interface-Aktivität
I/O Aktivität
Timout Abschaltung (nur für Ausgänge)
Fehlermeldung
Ausgänge 16 Relais Ausgänge,
Galvanisch getrennt über Relais
Max. Schaltspannung: 30V AC / 30V DC
Max. Schaltstrom: 3A AC / 3A DC
Max. Transportstrom: 3A AC / 3A DC
Max. Schaltleistung: 90W
Schaltzeit: < 1 ms
Eingänge 16 Optokoppler Eingänge
3V – 30V AC/DC Signalspannung
Isolationsspannung: 2,5KV AC für 1 Minute
Maximaler Eingangsstrom: 10mA
Steckverbinder 2-reihige MULTI CONNECTION SYSTEM
Universalanschluss für alle Leiterarten
Verriegelung der Steckverbindung
Kodierbar und 100 % fehlsteckgeschützt durch Abschneiden der Kodiernasen
Anschlussdaten Eindrähtiger Leiter 0,08 … 1,5 mm² / 28 … 16 AWG
Feindrähtiger Leiter 0,08 … 1,5 mm² / 28 … 16 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen 0,25 … 1 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen 0,25 … 1 mm²
Abisolierlänge 6 … 7 mm / 0.24 … 0.28 inch
Abmessung 147 mm x 105 mm x 74.5 mm (L x B x H)
Gewicht 490 g

Downloads

Handbuch Produktbeschreibung
Source-Code-Beispiele VB6, VB.NET, C#, .NET6, LabVIEW und Python
Source-Code-Handbuch .NET6, Python
für Linux & Windows
API Entwickler Tool YMLib.dll (64-Bit | 32-Bit | x86) Bibliotheksdatei für Windows
API Referenz-handbuch YMLIB API Referenzen USB
Unterstützte Betriebssystem Linux
Windows

Lieferumfang

Modul USB-HYBRID16_3A Modul
Zubehör Kodiernasen
Werkzeug Betätigungswerkzeug
Datenträger CD mit Produktbeschreibung, Handbücher, Datenblatt & Source-Code-Beispiele
Anschlusskabel USB 2.0
A Stecker zu B Stecker

Empfohlenes Zubehör

MW HDR-60-15
Spannungsversorgung
(Art.-Nr.: 1510541)

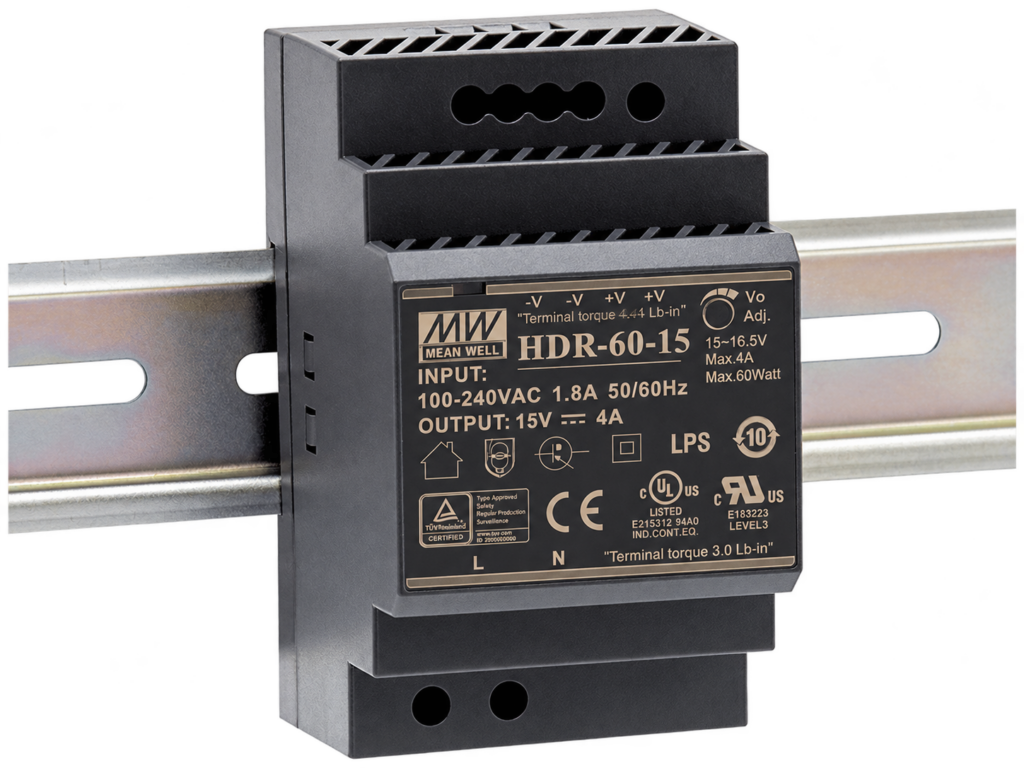

MW HDR-60-15 DIN-Schienenmontage Single Output 1-Phase Leistung: 60W, 15V, 4A direkt auf die DIN-Schiene montierbar

27,00 € Preise zzgl. gesetzl. MwSt.
zzgl. Versandkosten
Verfügbarkeit: Nicht auf Lager!
Lieferung ca. in 1-2 Wochen

Zugentlastungsplatte
für 16 polige WAGO Steckverbinder
(Art.-Nr.: 2703800)

Zugentlastungsplatte

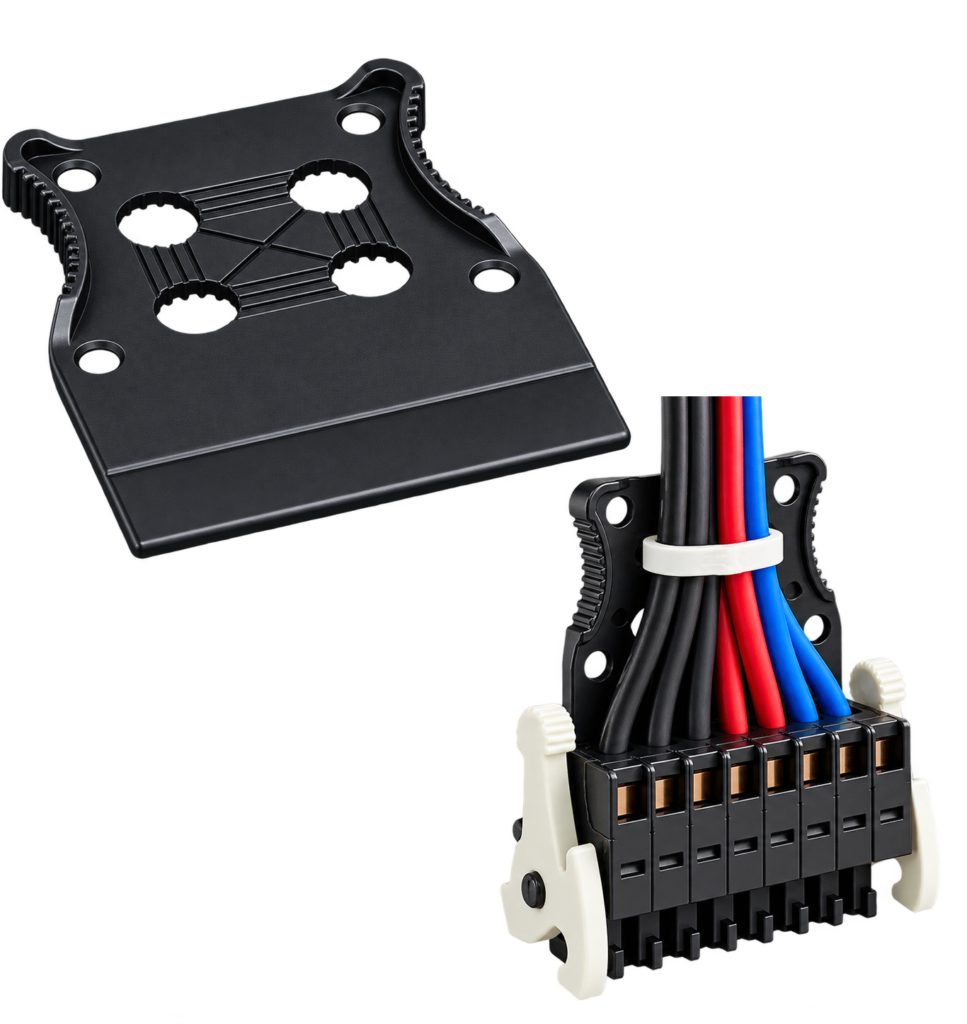

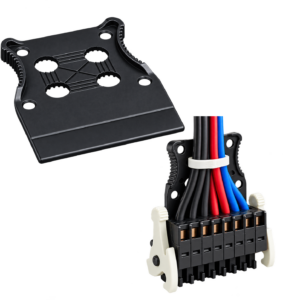

Eine mittig zwischen die Leitereinführungen montierbare Zugentlastungsplatte erleichtert den Steck- und Trennvorgang und erlaubt den einfachen Zugang zu den Betätigungsöffnungen auch im verdrahteten Zustand

0,50 € Preise zzgl. gesetzl. MwSt.
zzgl. Versandkosten
Verfügbarkeit: Auf Lager!
Lieferung in 2-3 Werktagen
