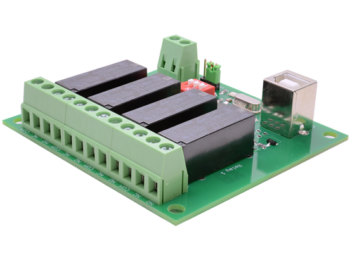

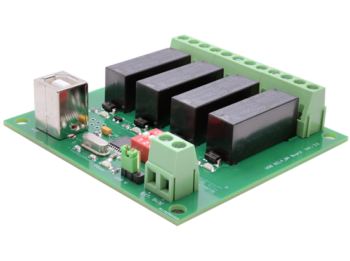

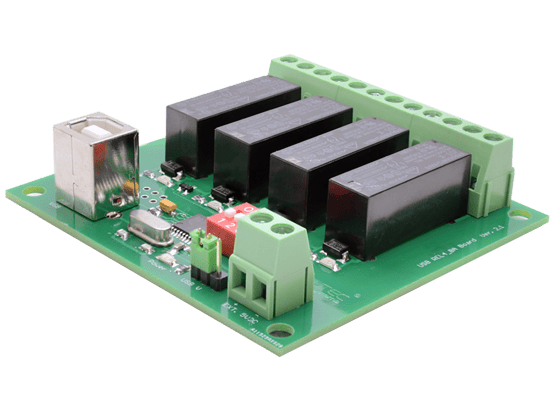

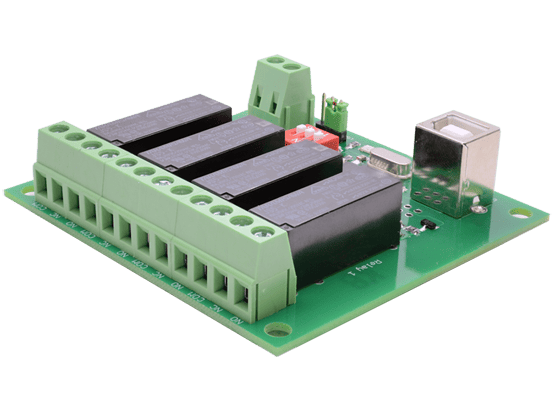

USB Relaismodul mit 4 Ausgängen für Lasten bis zu 8A
66,40 € Preise zzgl. gesetzl. MwSt. | zzgl. Versandkosten
Verfügbarkeit:
Auf Lager!
Lieferung in 2-3 Werktagen
USB Relaismodul mit 4 Ausgängen – Teschniche Beschreibung
Allgemeine Beschreibung des USB-REL4-8A Moduls
Die Printrelais unserer Yamutec USB-REL4-8A Module sind in der Lage, Lasten von bis zu 8A zu schalten.
USB Relaiskarte mit Plug and Play Technologie
Dank des Human Interface Device (HID) Verfahrens benötigen unsere USB Module keine Treiberinstallation. Einfach einstecken und schon kann es losgehen. Zudem ist die Kommunikation zuverlässiger und schneller im Vergleich zu Standard-Modulen. Sie sparen durch die Plug and Play Technologie unserer Yamutec® USB-REL4-8A Module Zeit, da die aufwendige Treiberinstallation entfällt.
Software Implementierung
Dank der mitgelieferten YMLib.dll Datei, ist die Programmierung in anderen gängigen Sprachen wie z.B. C# und Python sehr einfach umzusetzen. Im folgenden zeigt ein Beispiel in VB.NET das Ein- und Ausschalten der Relais.
‘SendByte1 = 1 = Relais einschalten / SendByte1 = 0 = Relais ausschalten
Private Async Sub SchaltZustandSenden()
Try
Await YMcom.SEND_OUTPUT_STATUS_8(ComboBox1.Text, SendeByte1)
Catch ex As Exception
WriteOutput.Text = “error or no device found by adresse” & “/” & ex.Message
End Sub
Lieferumfang
USB-REL4_8A Relaiskarte
Bedienungsanleitung
Gehäuse aus dem 3D-Drucker
3D-Cover v1.5
3D-Cover v1.6
Technische Daten
| USB INTERFACE | |
|---|---|
| Versorgungsspannung | Extern 5V DC USB Spannungsversorgung Interne 5V Versorgungsspannung Max. Stromaufnahme 200mA bei 5V/DC (4 Relais eingeschaltet) |
| Kontroll-LEDs | Interface-Aktivität Ausgangspegel |
| Ausgänge | 4 Relais Ausgänge, Galvanisch getrennt über Relais Max. Schaltspannung: 36V AC / 24V DC Max. Schaltstrom: 8A AC / 8A DC Schaltzeit: < 1 ms |
| Steckverbinder | Schraubklemme Standard Anschlussquerschnitt: 0,32 … 3,3 mm² (22 … 12 AWG) Schraube: M2,5 Stahl vernickelt Drehmoment: 0,4 Nm |

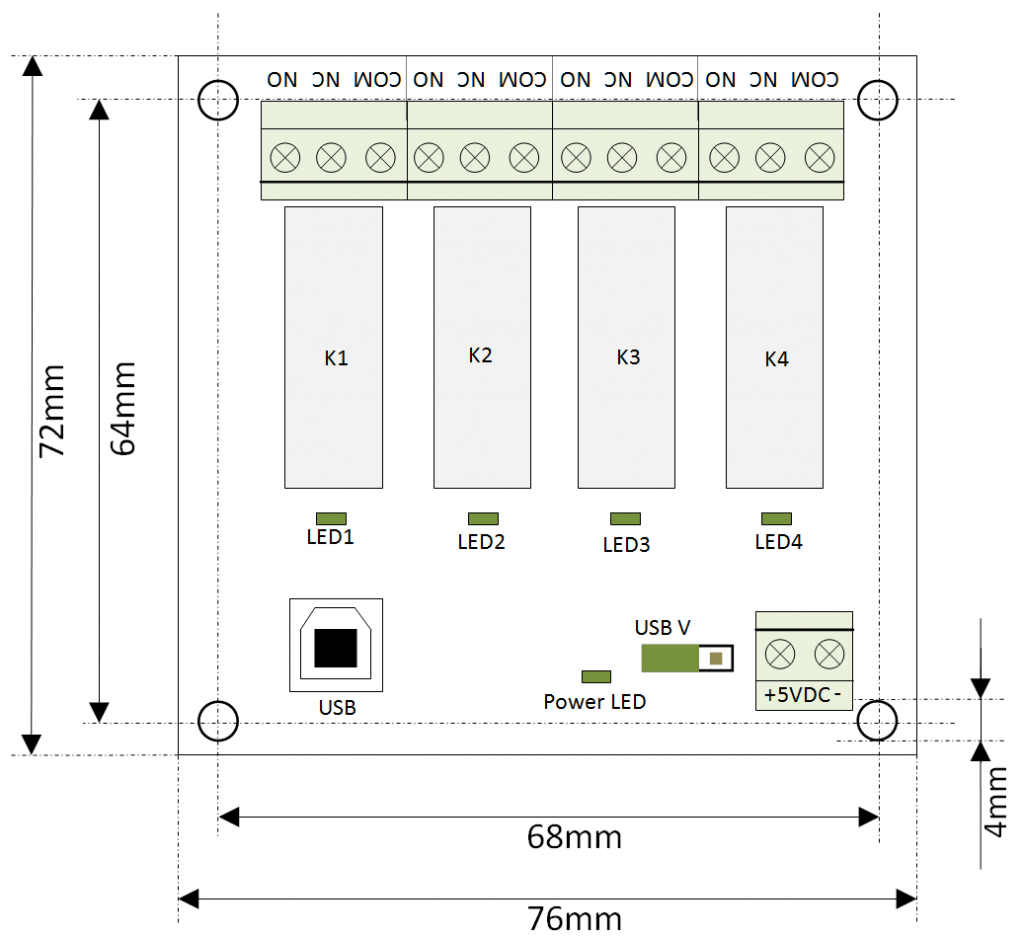

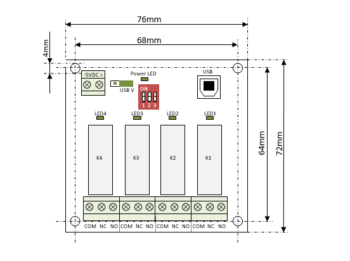

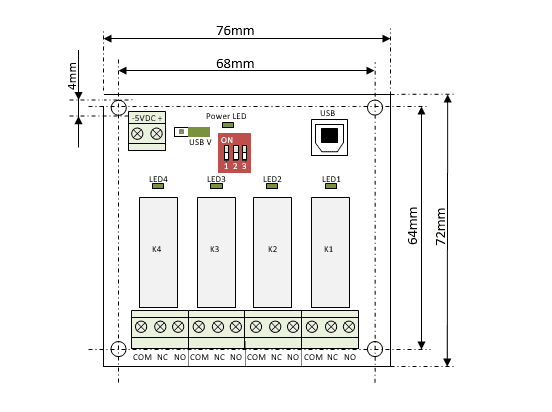

| Abmessungen | 72 mm x 76 mm x 16 mm (L x W x H) |
| Gewicht | 71 g |
Downloads
| HANDBUCH | |
|---|---|
| Anleitung | Deutsch Englisch |
| SOFTWARE | |
|---|---|

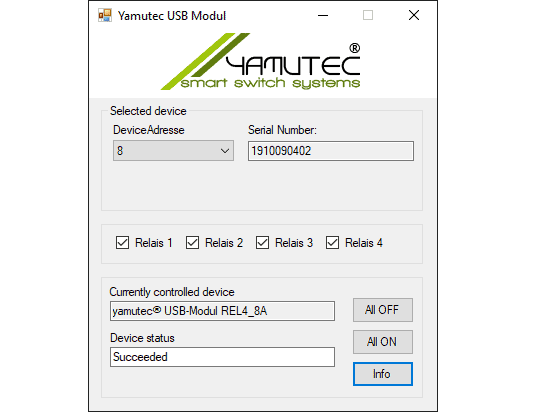

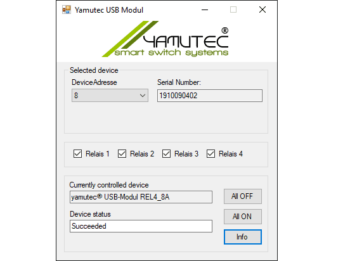

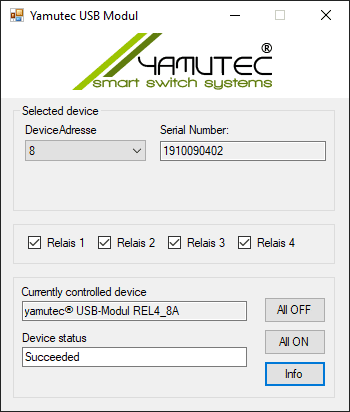

| Beispielsoftware | VB.NET, C# und Python / Voraussetzung Windows 7/8/10 oder Linux ohne Installation |
| API | Entwickler-Tool (Dynamic Link Library) |
| DATENBLATT | |
|---|---|
| Ausgänge | Power Relay 1 POLE-8A Medium Load Control |
